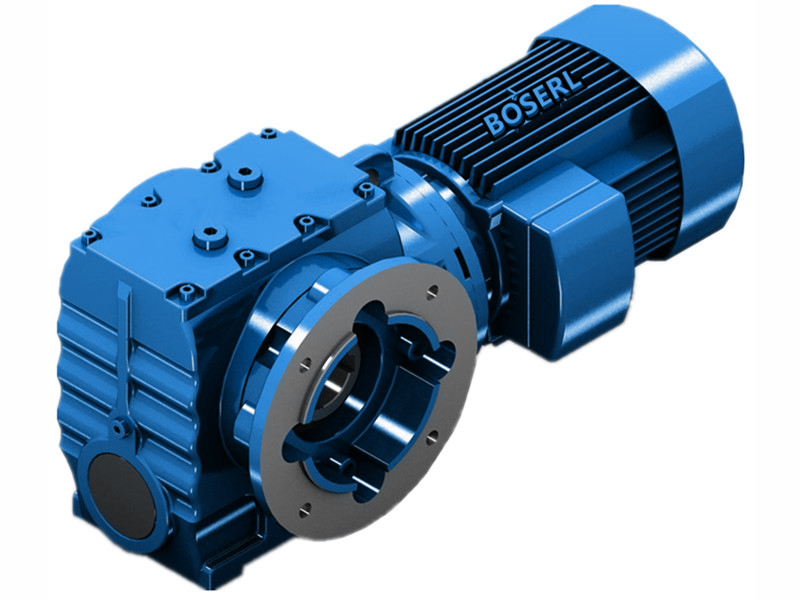

斜齒輪蝸輪蝸桿減速機在印花機網框升降裝置上的應用。伺服電機帶動裝于中孔輸出減速機輸出軸上的偏心輪滾動（偏心量mm)，偏心輪通過同步軸、連桿及帶滑座直線導軌使網框作升、降運動。當需換花型時，采用一端固定一端浮動使網框可迅速掛于浮動端擔框架上，輕輕一拉，即可快速將網框固定于擔網框架上，再通過縱橫向微調機構實現花版對花正確到位。新型網框升降裝置改變了以往裝置所帶來的諸多缺陷。 為應對這種狀況，現開發出一種新型的磁棒印花機網框升降裝置，它置于主機架上臺面兩側鋁合金導軌上(吊掛兩側)，該裝置包括網框升降傳動用伺服馬達、同步帶輪一、可快速拆卸箱體罩、連桿、同步帶輪二、偏心輪、蝸輪蝸桿減速機、鋁體箱座、同步軸、縱向移動滑座、縱向微調機構、帶滑座直線導軌、橫向微調機構、擔框管、固定端對框裝置、浮動端快速對框裝置及縱向鋁導軌等主要機構。以往裝置普遍采用的單個網框升降系統由四個獨立的伺服馬達控制，通過伺服馬達帶動蝸輪蝸桿蝸輪蝸桿減速機，其傳動裝置裝于封鎖式鋁箱體內，因為使用的是帶抱閘減速機，受尺寸限制往往造成曲柄連桿兩頭易磨損，蝸輪蝸桿減速機發燒等現象，而且每次維護均需將網框拆卸，再將兩邊封鎖式鋁箱體翻轉180度，需幾人同時操縱，耗費大量時間與人力，給維修帶來諸多不便;當需換花網時，因為采用兩端固定對框機構，它不能快速固定于擔網框架上，需人工調整到位，造成對花速度慢，對花精度差等缺點。

新型升降裝置對花速度快、對花精度高，且減速機散熱效果好，不易發燒，延長了其使用壽命。其結構原理是:采用伺服馬達與減速機背靠背裝于半開式鋁體箱座上，可實現單邊縱向順序起框和雙邊同時起框。伺服馬達通過同步帶傳送給蝸輪蝸桿減速機，當網框下降后，磁座所產生的磁力帶動網框內的磁棒作直線往復運動，使網框內顏料通過磁力對磁棒所產生的壓力滲透滲出到框下織物表面。該新型裝置不僅減少了印花過程中的動作指令，進步了印花效率，且利便快捷，故障率低、使用壽命長，維護利便，減少了設備本錢的投入。該設備單個網框升降系統由四個獨立的伺服馬達、蝸輪蝸桿減速機控制，因為采用封鎖式的鋁箱體，給維護帶來極大不便;對花框時因為采用兩端固定對框機構，它不能快速固定于擔網框架上，造成對花速度慢，對花精度差，從而影響出產質量和效率。 如今在毛絨毛毯行業中，普遍采用平網磁棒印花機。傳動裝置裝于封鎖式鋁箱體內，輕易造成曲柄連桿兩頭磨損，伺服電機渦輪渦桿減速機發燒等現象，造成設備故障率高、使用壽命短;單個網框升降系統由四個獨立的伺服馬達控制，出產本錢高，操縱程序復雜，易造成更多的故障源。http://wap.cxsec.cn/product/list-wolunwoganjiansuji-cn.html
